Türöffner-Modul für BALTER EVIDA, 2-Draht BUS Technologie, Relaiskontakt für ein Türschloss / Lichtsteuerung,
Türöffner-Modul für BALTER EVIDA, 2-Draht BUS Technologie, Relaiskontakt für ein Türschloss / Lichtsteuerung, einstellbare Öffnungsdauer

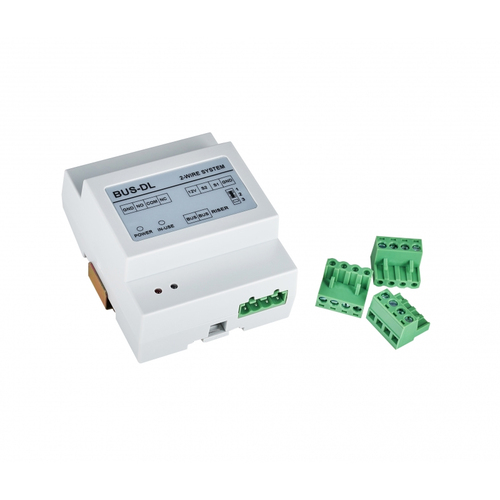

BUS-DL ist ein Zubehörteil für die Steuerung von elektrischen Türschlössern und Licht in einem 2 Draht BUS System für die BALTER EVIDA Video TÜrsprechanlage. Dieses Modul verfügt über folgende Funktionen:
- Zwei Funktionsmodi: Ein Modus für die Steuerung von elektrischen Türöffnern und ein Modus für die Steuerung von Licht.
- Mit konfigurierbarem, zeitgesteuertem Türöffner-Modus und Lichtmodus.
- Unterstützt externen Türöffnungs-Taster: Wenn sich das Gerät im Türöffner-Modus befindet, steuert der Taster den Türöffner. Wenn sich das Gerät im Licht-Modus befindet, kontrolliert der Taster das Licht. 12V: 12V Stromausgang. Wird zur Stromversorgung eines Türöffners benutzt
S2: Reserviert
S1: Kontakt für externen Türöffnungstaster. Schalten Sie diesen Kontakt und GND zusammen um den Türöffner bzw. das Licht zu kontrollieren.
GND: Die gemeinsame Erdung der 3 Kontakte S1, S2 und 12V
NC: Der NC Kontakt zum COM
COM: Der gewöhnliche Kontakt des Entsperr/Licht Relais
NO: Der NO Kontakt zum COM
Im Türöffnermodus öffnet das BUS-DL Modul elektrische Türöffner. Es werden Schlösser mit hohem Energieverbrauch und einstellbarer Entsperrzeit unterstützt. Ein “Verlassen” Knopf wird ebenfalls unterstützt.
Verbindung zu einem elektrischen Türöffner mit interner Stromversorgung (nur für NO Typen) BUS-DL kontrolliert den zweiten Türöffner von Türstation 1
Verbindung zu einem elektrischen Türöffner mit externer Stromversorgung Für NO Türöffner
BUS-DL mit Türöffner verbunden BUS-DL steuert den zweiten Türöffner von Türstation 1
BUS-DL mit Türöffner verbunden
BUS-DL Verbindungen für Lichtsteuerung Im Lichtsteuerungsmodus steuert BUS-DL Lichter, es werden ein zeitlich konfigurierbar-er Lichtausgang und ein externer Türöffnungstaster unterstützt.
Verbinden von 2 BUS-DL Modulen In einem System lassen sich zwei BUS-DL Module zusammenschliessen. Ein Modul übernimmt die Steuerung des elektrischen Türöffners, das andere steuert das Licht.
